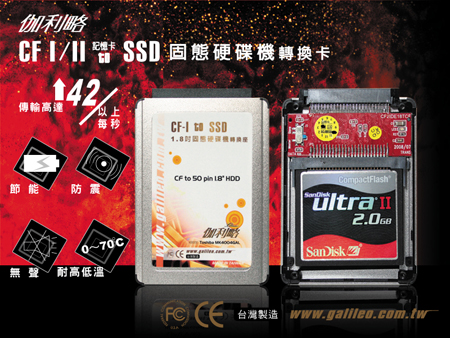

  產品名稱:伽利略 CF tO IDE 1.8吋 50pin 轉接卡 for iPod
產品型號CFHDD50ADP


●可支援333X以上CF高速記憶卡
●低耗電、耐震動,最佳節能裝置
●標準IDE介面,最高支援Ultra DMA 6 傳輸模式,傳輸高達 42M/SEC
●附贈50pin CF轉 IDE 1.8吋外接盒,可將CF卡固定在iPod上
●適用於iPod
●可將CF記憶卡轉接成IDE介面,將其作為內接式設備
●耗電量低於100ma
●台灣製造 ,品質保證
●支援CF卡(2G~32G)容量
●重量:20g
●尺寸:長/寬/高 74x54x5mm
●工作溫度:0℃~70℃
●支援作業系統:Win 98 / SE / ME / 2000 / XP / Vista

●適用Apple iPod 1,2,3,4代

●適用CF Type I , CF Type II不適用

●建議使用Sandisk CF記憶卡

1.拆解iPod


使用工具:一字起子及鐵尺

用一字起子,選擇IPod的四角邊的任一邊,小心拆開

上下蓋,此時使用鐵尺將兩邊的卡榫壓開,即可分開

上下蓋。

2.分離上下蓋間音源軟排線


上下蓋間的音源軟排線較為脆弱

分離時需多加小心。

3.拆解完成後如圖所示


4.將CF Card放入 SSD 轉接卡


●轉開SSD轉換座背面4顆螺絲。

●分離上下鐵片。

●將CF Card插入轉板中。

●CF Card建議使用266X(MLC)以下速度即可。

5.將 SSD 轉接卡插回iPod

如附圖所示,為iPod的硬碟連接器

將SSD轉換座插入此連接器中

此時先不要將iPod下蓋裝回。

6.先登入:Apple的官方網站

選擇上方導覽列的:『檔案下載』。

6.下載並安裝 iTunes 7.7

至 PC or MAC。



6.將 iPod 插入充電底座

iPod出現充電程序圖案

將連接於充電座上USB Cable插入電腦的USB Port。

7.執行 iPod 回覆程序

與電腦連接完成後 請執行 iTunes 回覆程序。

8.執行回覆程序後,iPod即可使用

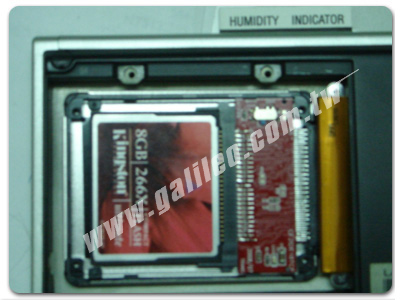

1.插入SSD Adapter

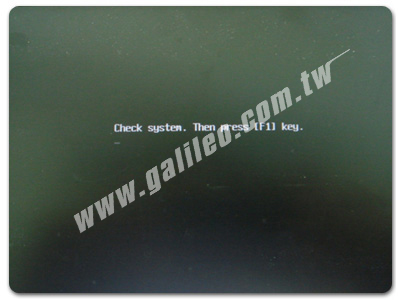

2.打開電源並按下ESC鍵,電腦出現下面畫面,此時按下F1

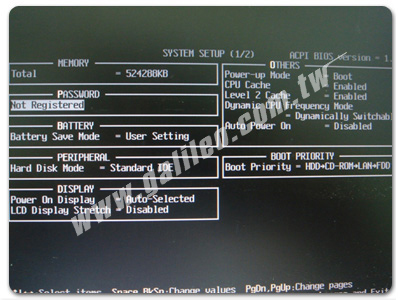

3.將 “PERIPHERAL”選項的Hard Disk Mode更改為Standard IDE,退出BIOS即可
